3D Model

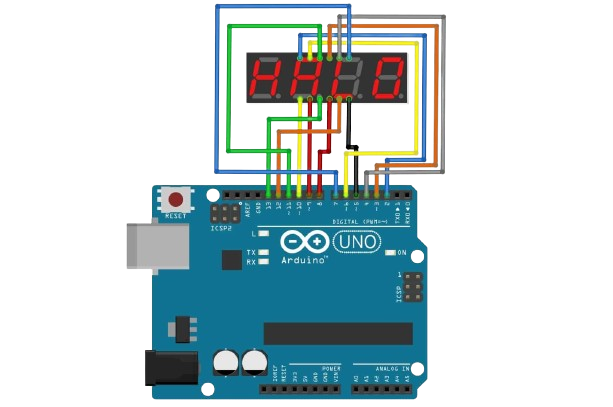

Schéma Zapojení

  • Elektrický obvod digitálních hodin s využitím platformy Arduino a 7-segmentového LED displeje. Arduino UNO R3 slouží jako řídící jednotka, zatímco 7-segmentový LED displej zobrazuje aktuální čas ve 24-hodinovém formátu.

  • Popis Schématu:
    1. Arduino UNO R3
    2. 7-Segmentový LED Displej
    3. Nepájivé kontaktní pole a Kabely male-male
Scheme

Součástky

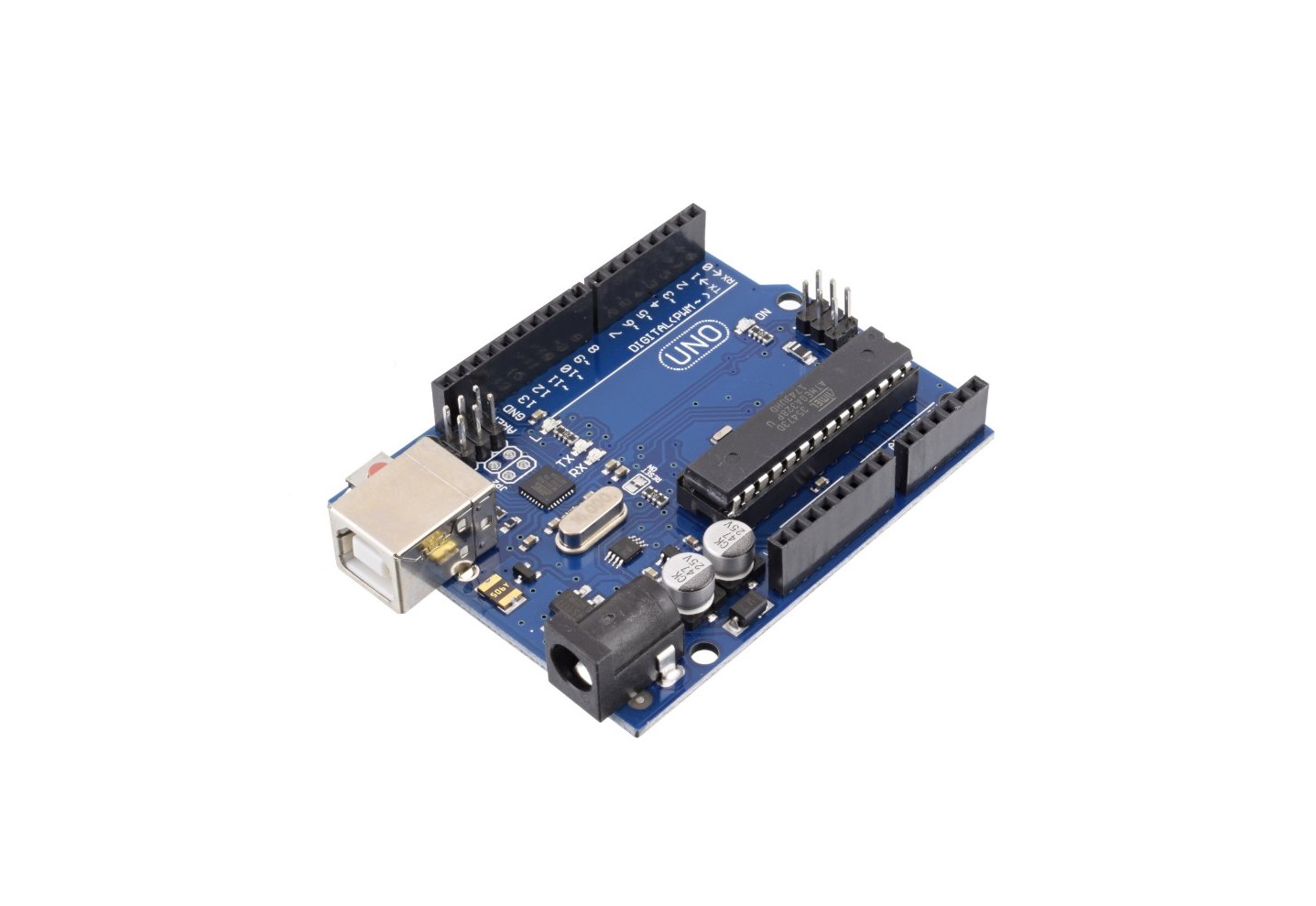

Arduino UNO R3

Mikrokontrolér Arduino Uno R3 je klíčovým prvkem tohoto projektu, sloužícím jako základní deska a zároveň CPU. Jeho úlohou je poskytnout prostředí pro programování, spojení veškerých součástek a efektivní řízení celého systému digitálních hodin.

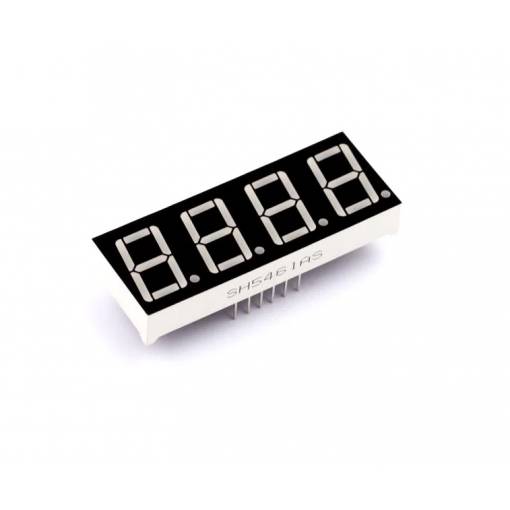

7-Segment LED Displej

Elektronická součástka použitá k zobrazení digitálních čísel a některých písmen. Skládá se ze 4 digitálních čísel, 12 pinů a jednotlivých segmentů ke každé číslici. Vše může být individuálně zapnuto/vypnuto.

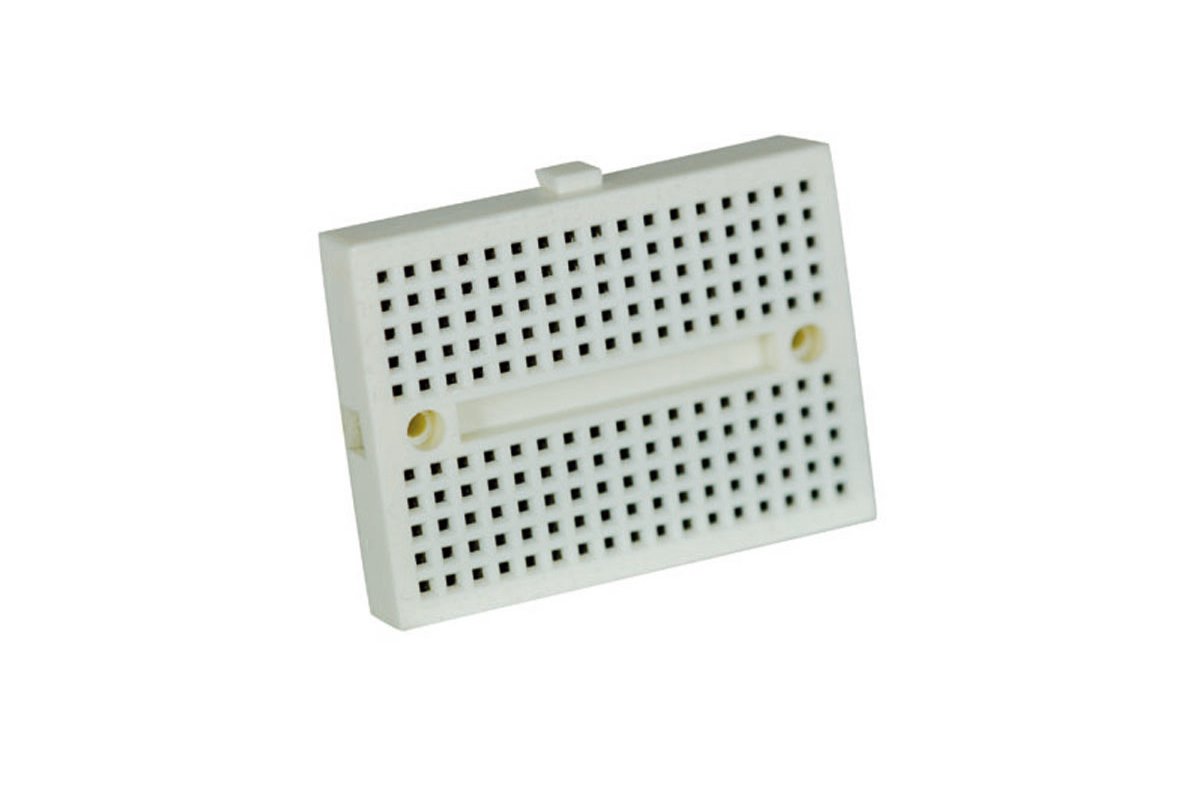

Nepájivé Pole

Používáme pro propojení LED displeje s arduinem pomocí kabelů. Používáme také pro práci s LED displejem pomocí arduina. Využíváme vlastnosti nepájivého pole.

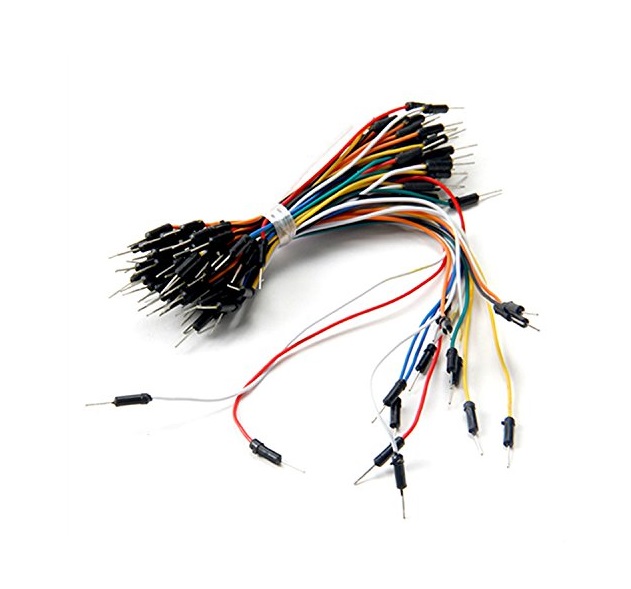

Kabely M-M

Používáme pro propojení jednotlivých součástek pomocí pinů.
